一、 设备外观

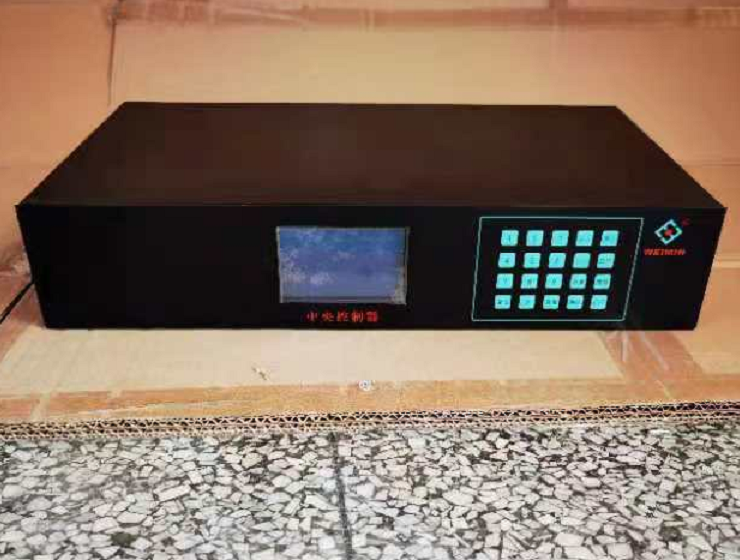

金属2U机壳，前面为液晶显示屏和操作键盘，后面为电源输入输出、脉冲高压输入、接地及网络接口，外观如下图：

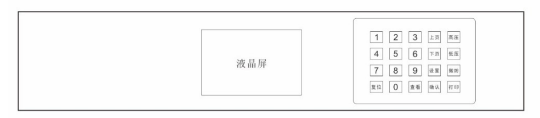

正面

背面

二、本设备的交流电源输出仅供6台高压电网发生源（以下简称电网主机）使用，对全部6台电网主机同时进行布防或撤防的操作

三、设备技术参数

1、设备外观结构:标准2U机架式

2、供电电源︰AC220V±10%

3、输入脉冲高压:≤15KV

4、脉冲高压输入接口∶6个

5、通讯接口∶1个以太网接口，支持TCP/IP和UDP两种通讯模式

6、报警阀值:4kV（可调)

7、集成操作键盘，可对动物电网主机进行布防、撤防、设置报警阀值等操作

8、中文液晶显示，实时显示电网主机布撤防状态及脉冲电压值

9、支持远程管理软件集成，实时上传电网主机状态，执行远程管理软件的控制操作

10、报警输出方式:液晶屏显示、内置蜂鸣器、上传管理软件
